Assalamualaikum wr.wb
Pada Lab kali ini saya akan
membahas tentang “Trunking”. Apa itu trunking? Agar lebih memahami
tentang
konsep trunking , simak masalah berikut..
“Switch1 memiliki vlan10 dan vlan
20, dan Switch2 juga memiliki vlan10 dan vlan20. Bagaimana agar vlan10 dan
vlan20 pada Switch1 bisa berkomunikasi dengan vlan10 dan vlan20 pada Switch2??
Untuk masalah inilah digunakan ‘Trunk’. Trunk membawa informasi vlan antar satu
switch dengan switch lainnya. Jika vlan dengan id dan nama yang sama bertemu
oleh trunk, maka vlan tersebut match dan bisa berkomunikasi. Jika diibaratkan,
vlan yang sama tetapi berbeda switch adalah jalan yang
dipisahkan oleh sungai,
maka trunk adalah jembatannya.”
Bagaimana konfigurasi trunk pada
switch cisco?? Simak langkah-langkah berikut..
1. Pertama
perhatikanlah topologi berikut.
2. Lalu kita
berikan IP address untuk masing-masing PC seperti berikut
3. Selanjutnya
kita buat VLAN10 & VLAN20 PADA KEDUA SWITCH
4. Kemudian
kita atur agar saling mengakses VLAN yang telah ditentukan di topologi diatas, seperti berikut caranya.. Ingat pada KEDUA SWITCH

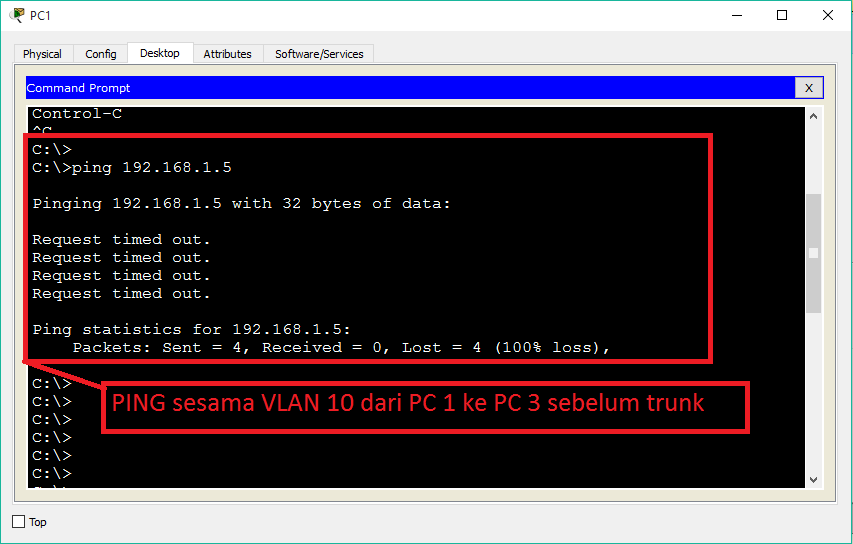

5. Selanjutnya
kita cek PING terlebih dahulu sebelum trunk untuk bahan pembuktian , PING dari
PC1 ke PC3 (sesama VLAN 10)
6. Saatnya
kita melakukan trunk kedua switch, masuk mode interface yang menghubungkan antar
switch, lalu gunakan command “switchport mode trunk”

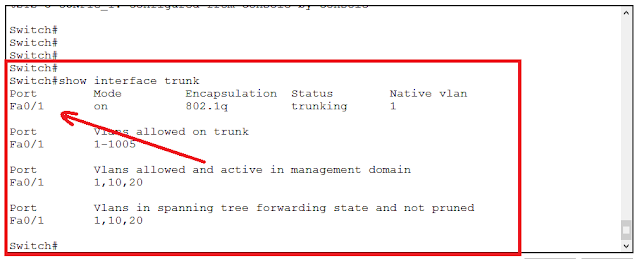

7. Lalu untuk
pembuktian , gunakan command “show interface trunk” untuk melihat interface
yang telah menggunakan mode trunk
8. Untuk
pembuktian setelah trunk, kita PING lagi PC1 ke PC3 (sesama VLAN10)
Yapsss itulah langkah-langkah untuk
mengaktifkan trunk pada dua switch
Dengan berhasilnya lab kali ini ,
saatnya mengucapkan Alhamdulillah
Jika ada kekurangan harap maklum , dan jika ada saran silahkan comment di bawah..
Wassalamualaikum wr.wb
